Характеристики товара
  • Применение: Транспортные средства и Игрушки Дистанционного уПлита
  • Периферийные устройства дистанционного управления/приборы: Приемники
  • Материал: Композитные материалы
  • Поставка инструментов: Класс шпатлевки
  • Производитель: jmt
  • Размер модели: F16086
  • Атрибуты четырёхколёсного привода: Сборка
  • Для типа транспорта: Вертолеты
  • Обновление деталей/аксессуары: Transceiver
Описание товара

OPLINK МИНИ CC3D Универсальный Трансивер TX RX Модуль Интеграции Пульт дистанционного управления PPM Вход DIY FPV Мини 250 Heli Quadcopter Multirotor Неподвижным Крылом

советы:

с открытым Исходным Кодом авиадиспетчер не предоставляется по одному полное техническое руководство

213

OPLink Мини
-100 МВт Автономный Радио Модем
-3 Портов ВВОДА/вывода: Micro-B USB, главного порта и Flexiport
-MMCX Разъем Антенны.
-вес: 4 г
-размеры: 20 мм х 29 мм
-входное Напряжение: + 5 В

пакет включает в себя:
-OPLM Приемопередатчик х 1
-Nessary кабелей х 1 компл.

резюме
этой странице, вы пройдете через, как настроить подключение оборудования, которые необходимы для CopterControl, CC3D и Atom OPLink операции. все OpenPilot платы поддерживают связи с OPLink модуль. The OPLink соединение может быть использовано для телеметрии и/или управления транспортным средством.
The OPLink модуль получите это власть от полета контроллера внешнего источника питания, поэтому в отличие от Революции, модем не будет включен, просто подключив в USB для контроллера полета. убедитесь, что у вас есть же OpenPilot версии прошивок на оба контроллера полета и OPLink модем. все приведенные ниже примеры показаны с CC3D полет плата контроллера, но они могут быть применены к CopterControl и Atom, также.
подключение оборудования
телеметрии только

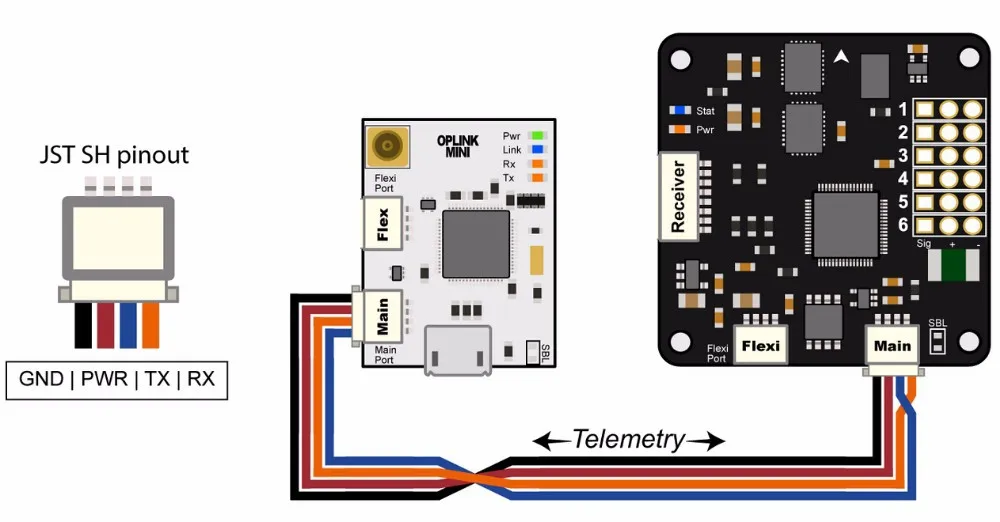

The OPLink будет создан, чтобы говорить двунаправленный телеметрии с контроллера полета. вы не можете использовать обычный OpenPilot 4-контактный JST SH кабель для подключения двух досках. рекомендуется использовать Главный порт для обеих плат, но вы также можете использовать другие порты для подключения телеметрии. просто помните, изменения Конфигурации действия. подключения плат, как на рисунке:
телеметрии и управления транспортным средством
если вы также хотите использовать OPLink модем для управления транспортным средством, вам нужно добавить один дополнительный провод от TX контактный из OPLink в PPM вход pin на рейс контроллер. в этой схеме провод идет к КОНТАКТУ 8 на CC3D полет контроллер, потому что это вывод, который позволяет OneShot125 и ШИМ Синхронизация с CC3D. революция PPM остается на PIN 3.
конфигурация
изменение контроллера полета и OPLink Мини конфигурации, чтобы отразить проводки изменения, которые были сделаны. это где все это становится довольно рационально. после того как эти шаги конфигурации, вы готовы приступить к OPLM Связывания и Основные Телеметрии
полет-сторона OPLink модем конфигурации
подключиться к OPLink мини модем с USB.
на вкладке Конфигурация перейдите к OPLink страницы в ГКС.
от Главного Порта выпадающего меню выберите Телеметрии.
нажмите кнопку Сохранить, подождите несколько секунд для телеметрии гаджет (метр в нижней части ГКС) чтобы успокоиться, и отключения от модема.

полет контроллер конфигурации

  1. подключиться к полет контроллер с USB.
  2. на вкладке Конфигурация перейдите каппаратных страницев ГКС.
  3. отглавный Портвыпадающего меню выберитетелеметрии
  4. оттелеметрии Скоростьвыпадающего меню выберите38400
  5. нажмитесохранить,подождите несколько секунд для телеметрии гаджет (метр в нижней части ГКС) чтобы успокоиться, а затем отключить от контроллера полета.

передатчик сторона установка оборудования


OPLM Управления Транспортным Средством Ссылку
резюме
эти инструкции, вы пройдете через о том, как использовать существующие OPLink подключения телеметрии для управления транспортным средством. инструкции состоит из аппаратного и программного обеспечения. настройка аппаратной части, а затем сделать необходимые аппаратные изменения конфигурации. если вы еще не сделали обязательным, но для OPLink модули, сделать это первым использованием OPLM Связывания и Основные Телеметрии странице инструкции, и вернуться в этот урок после этого.
для Революции, без аппаратной конфигурации требуется на полет контроллер стороны. для КУБ. СМ, CC3D и Atom, ЧАСТЕЙ НА МИЛЛИОН провод должен быть подключен с OPLink модуль для контроллера полета. инструкции о том, как подготовить эти диспетчеров для контроля может можно найти на OPLM CC-CC3D Атома Аппаратных страницы Настройки. если у вас нет ПРОМИЛЛЕ провод подключен, сделайте это сейчас,, а затем вернуться на эту страницу.

OPLink проводки

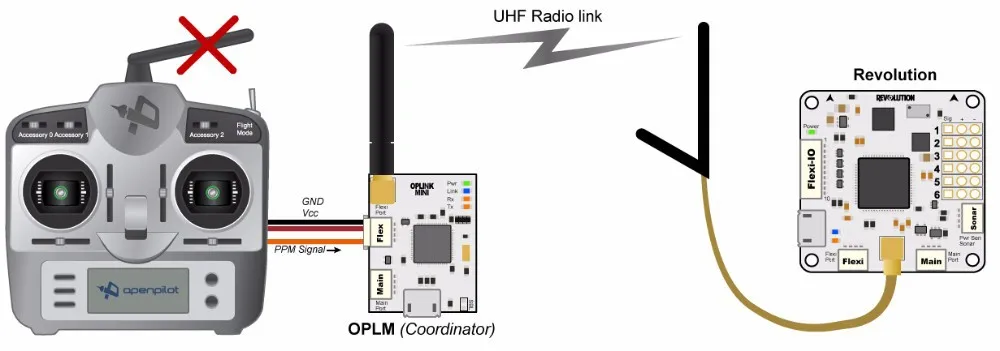

вам нужно будет предоставить власть и контроль данных от передатчика к OPLink модуль. The OPLink Мини модуль требуется три провода для нормальной работы с передатчиком.
землю
напряжение (рекомендуется 5 В-8.4 В)
PPM из передатчика

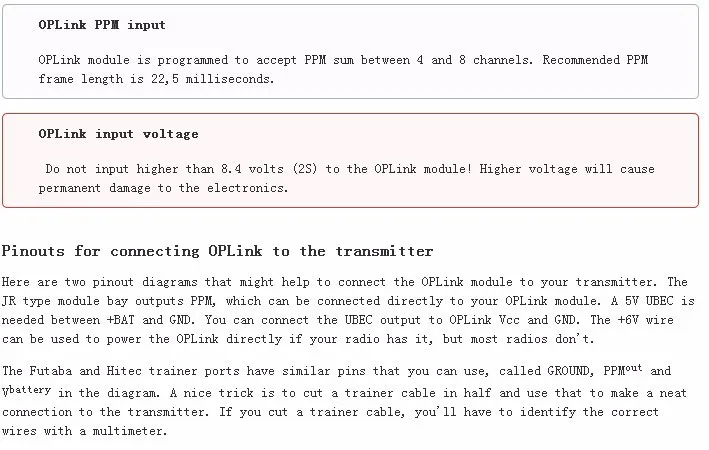

напряжение, Vcc на картинке, это немного сложнее. регулярной передатчик обычно использует 3 S LiPo за власть, и это выходы 3 S напряжение тренер порт и радио модуль соединения. что напряжение слишком велико, чтобы быть непосредственно использованы. вы должны использовать линейный или UBEC для приведения напряжения до 5 вольт
м. Д. провод может быть подключен непосредственно и не нужно ничего между OPLink модуль и передатчик. вы можете вырезать регулярного OpenPilot 4-контактный последовательный кабель пополам и использовать его для подключения провода к OPLink модуль. синий провод в 4-контактный кабель не используется для этого приложения, так что вы можете удалить его.
монтаж OPLink модуль передатчика

есть много способов, чтобы прикрепить OPLink мини модуль для вашего передатчика. варианты, перечисленные здесь, просто идеи и вдохновение для работы.
вы можете установить OPLink модуль внутри существующего JR или Futaba передатчик случае
3D печать JR модуль:
термоусадочная модуль и приложите его к передатчику с
установить OPLink и UBEC в модульном отсеке без дела
изобрести новый метод, и связываться с модератором форума, чтобы добавить вашу идею здесь!



OPLink конфигурации для контроля
самая сложная часть в настоящее время сделано. есть только несколько конфигурации изменения, необходимые для управления транспортным средством, когда OPLink связывают уже создан.
первый модуль конфигурации
для обеспечения надлежащего PPM информацию в дополнение к основной телеметрические данные, есть только несколько шагов:
подключите к земле модуль с USB

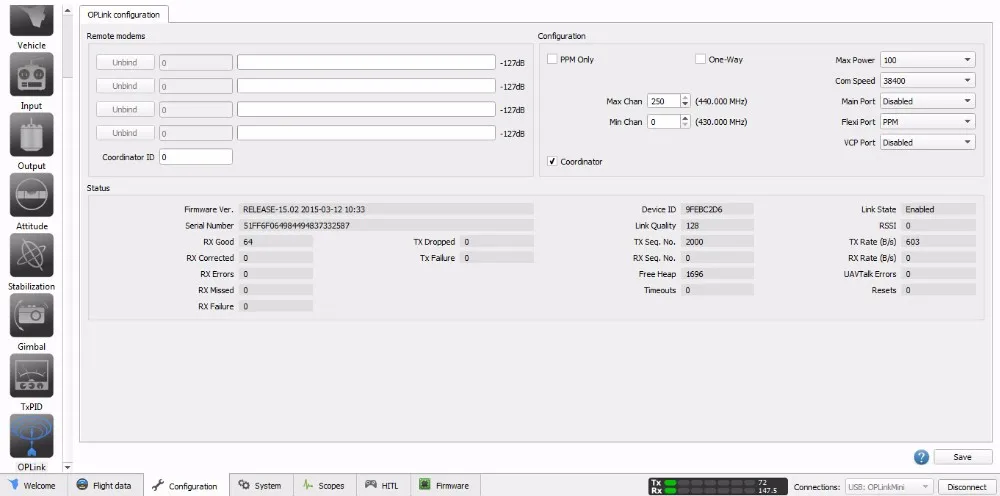

от вкладке Конфигурация > OPLink страница > Flexi Порт выпадающего меню > выберите СТР./МИН
нажмите кнопку Сохранить настройки, ждать Телеметрии гаджет (метр в нижней части страницы, чтобы успокоиться.
отключите USB.
легко, не так ли?
полет стороны конфигурации модуля
сейчас есть два варианта: Вы должны либо OpenPilot Революция, которая имеет встроенный OPLink модуль, или CC/CC3D/Атом, который требует PPM провод должен быть подключен с OPLink приемник модуля контроллера полета. если вы до сих пор не подключен PPM провода в полете, сделать это сейчас, используя OPLM CC-CC3D Атома Аппаратных странице Настройки инструкции.
революция установки
подключиться к Революции с USB кабель, перейдите на вкладку Оборудование, и убедитесь, что все средства, PPM или ШИНЕ отключены.

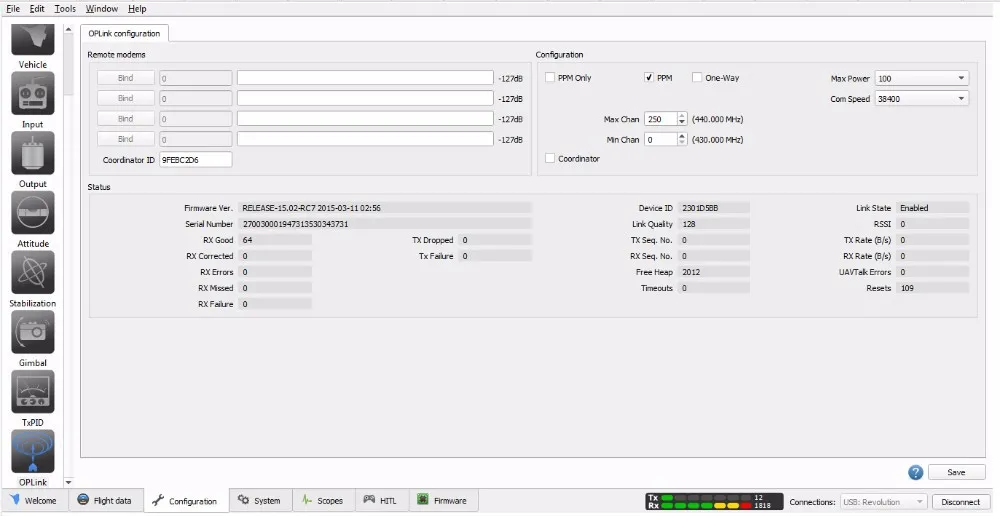

перейдите к OPLink страницы, и отметьте флажок PPM.
нажмите кнопку Сохранить и ждать Телеметрии гаджет (метр в нижней части страницы), чтобы успокоиться.
отключите контроллер полета, чтобы цикл питания совета.
5. выждав несколько секунд, подключите USB.

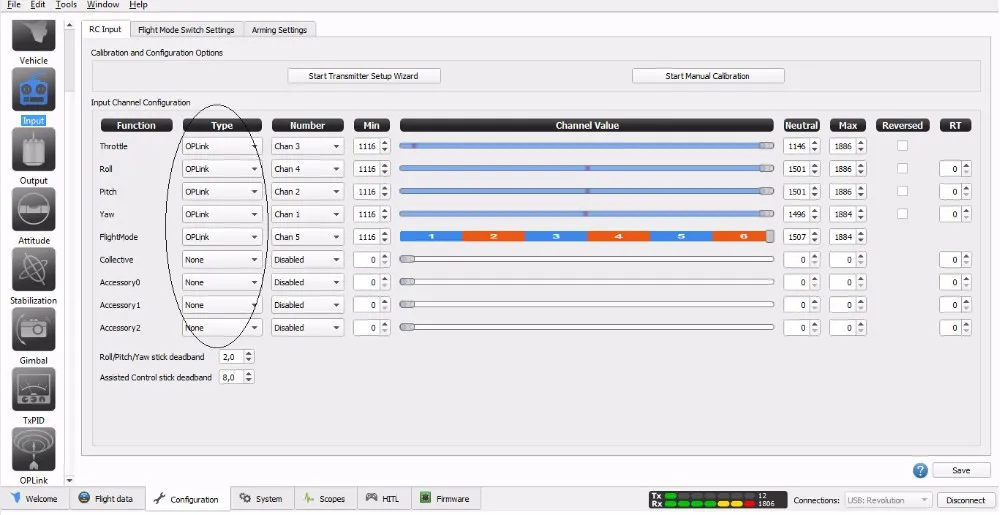

6. From вкладке Конфигурация > Входная страница > RCInput вкладке change inputs toOPLink
7. Нажмите Кнопку Сохранить и ждать Телеметрии гаджет (метр в нижней части страницы) успокоиться
8. Пройти через Передатчик Мастер Установки
CC/CC3D/Atom установки
подключите USB к полету стороны OPLink.
от вкладке Конфигурация > OPLink страница > Flexi Порт выпадающего меню > выберите СТР./МИН
нажмите кнопку Сохранить и ждать Телеметрии гаджет (метр в нижней части страницы) успокоиться
отключиться от OPLink модуль.
Connect to the flight controller and set up the PPM управления ссылка, как вы бы настроить любой другой ЦБК тип приемник
